ND钢管

　　ND钢管通常指用于核电领域的特种钢管，其全称可能包含“Nuclear Grade”(核级)或特定材料代号(如ND表示某种合金成分或工艺)，需结合具体语境理解。以下从定义、分类、特性、应用、生产工艺、标准规范及选购要点等方面详细介绍：

　　一、ND钢管的定义与分类

　　定义

　　ND钢管是专为核电站设计的特种钢管，需满足核安全法规对材料的高可靠性要求，具备抗辐射、耐高温高压、耐腐蚀等特性。其名称中的“ND”可能代表：

　　材料代号：如ND表示含镍(Ni)和钼(Mo)的合金钢(如ND钢含Ni 0.8%-1.2%、Mo 0.2%-0.3%)。

　　工艺标识：如ND表示“Normalizing+Tempering”(正火+回火处理)。

　　核级标识：在核电领域，ND可能指“Nuclear Design”(核设计)或“Nuclear Duct”(核管道)。

　　分类

　　按用途：核反应堆压力容器管、蒸汽发生器传热管、主冷却剂管道、控制棒驱动机构管等。

　　按材料：碳钢(如20G)、低合金钢(如SA-508 Gr.3)、不锈钢(如304L、316L)、镍基合金(如Inconel 600、Incoloy 800)等。

　　按制造标准：ASME BPVC(美国机械工程师协会核规范)、RCC-M(法国核电规范)、GB/T 16702(中国核电厂安全设计规范)等。

　　二、ND钢管的核心特性

　　抗辐射性能

　　中子吸收截面低：如316L不锈钢的中子吸收截面仅0.11 barn(1 barn=10⁻²⁴ cm²)，减少辐射损伤。

　　辐照肿胀抑制：通过添加铌(Nb)、钛(Ti)等元素形成稳定碳化物，抑制辐照引起的晶格膨胀。

　　耐高温高压

　　设计压力：主冷却剂管道设计压力可达17.2 MPa(如AP1000核电站)，工作温度343℃。

　　蠕变强度：在550℃下，SA-508 Gr.3钢的10万小时蠕变断裂强度≥100 MPa。

　　耐腐蚀性能

　　应力腐蚀开裂(SCC)抵抗：316L不锈钢在含氯离子环境中，临界应力强度因子KISCC≥30 MPa√m。

　　均匀腐蚀速率：在高温水环境中，碳钢的腐蚀速率≤0.1 mm/a，不锈钢≤0.01 mm/a。

　　力学性能

　　韧性：-20℃冲击功≥34 J(如SA-508 Gr.3钢)，满足地震等极端工况要求。

　　焊接性：碳当量(CEV)≤0.43%，可采用手工电弧焊(E308L焊条)、TIG焊(ER316L焊丝)等工艺。

　　三、ND钢管的应用场景

　　核反应堆系统

　　压力容器：作为反应堆核心部件，承受高压和强辐射，需使用SA-508 Gr.3低合金钢。

　　蒸汽发生器：传热管采用Inconel 690合金，耐高温蒸汽腐蚀和应力腐蚀。

　　控制棒驱动机构：使用316L不锈钢管，确保控制反应堆功率。

　　核辅助系统

　　主冷却剂管道：采用大口径(DN800-DN1200)碳钢管，内壁堆焊不锈钢层防止腐蚀。

　　化学和容积控制系统：使用304L不锈钢管，输送含硼酸溶液，抵抗点蚀和缝隙腐蚀。

　　核废料处理

　　废液输送管道：采用哈氏合金C-276(含Mo 15%-17%)，耐强酸(如盐酸、硫酸)腐蚀。

　　玻璃固化容器：使用310S不锈钢(含Cr 24%-26%)，在1150℃下保持高温强度。

　　四、ND钢管的生产工艺

　　冶炼与连铸

　　原料：采用低磷(P≤0.015%)、低硫(S≤0.010%)铁水，添加镍板、钼铁等合金进行精炼。

　　精炼：经AOD(氩氧脱碳)或VOD(真空氧脱碳)炉外精炼，降低气体含量(H≤2 ppm、O≤20 ppm)。

　　连铸：中间包过热度控制在15-35℃，采用电磁搅拌减少偏析，铸坯低倍组织评级≤1.5级。

　　热轧与冷轧

　　热轧：加热温度1200-1250℃，终轧温度850-900℃，卷取温度550-650℃，获得均匀的铁素体+珠光体组织。

　　冷轧：冷轧压下率≥60%，经退火处理(再结晶温度650-700℃)消除加工硬化，表面粗糙度Ra≤0.8 μm。

　　热处理

　　正火：加热至Ac₃+30-50℃(约880-920℃)，保温后空冷，细化晶粒至ASTM 8-10级。

　　回火：对焊接接头进行600-650℃回火，消除残余应力，防止焊缝开裂。

　　固溶处理：不锈钢管经1050-1100℃固溶处理，使碳化物充分溶解，提高耐蚀性。

　　表面处理

　　酸洗：采用“硝酸+氢氟酸”混合酸洗液，去除氧化铁皮，表面呈银白色金属光泽。

　　抛光：机械抛光至Ra≤0.4 μm，满足核级管道内表面光洁度要求。

　　涂层：外壁涂覆环氧树脂或聚乙烯防腐层，厚度≥200 μm，防止大气腐蚀。

　　五、ND钢管的标准规范

　　国内标准

　　GB/T 16702-1996：规定核电厂安全设计基本要求，包括材料选择、力学性能和耐腐蚀性。

　　GB/T 24511-2017：核电站用不锈钢无缝钢管标准，要求晶间腐蚀试验合格(ASTM A262 Method E)。

　　NB/T 20001-2013：核电厂核岛机械设备材料规范，明确ND钢管的化学成分和力学性能指标。

　　国际标准

　　ASME BPVC Section III：美国机械工程师协会核规范，分为NB(1级设备)、NC(2级设备)、ND(3级设备)三个等级。

　　RCC-M：法国核电规范，对ND钢管的制造、检验和试验提出严格要求，如超声波检测灵敏度≥Φ1.2 mm当量缺陷。

　　ISO 28765：核设施用钢管通用技术条件，规定尺寸偏差(外径±1%、壁厚±10%)和表面质量要求。

　　六、ND钢管的选购要点

　　化学成分验证

　　使用光谱仪检测关键元素含量，如316L不锈钢的Cr≥16.5%、Ni≥10.5%、Mo≥2.0%，偏差需≤±0.05%。

　　杂质控制：P≤0.035%、S≤0.030%、C≤0.03%(超低碳型)，防止晶间腐蚀。

　　力学性能测试

　　拉伸试验：屈服强度≥205 MPa(316L不锈钢)，抗拉强度520-750 MPa，断后伸长率≥40%。

　　冲击试验：-20℃下，V型缺口冲击功≥34 J，确保低温韧性。

　　硬度测试：布氏硬度(HB)≤192，防止加工硬化导致脆性断裂。

　　耐蚀性评估

　　晶间腐蚀试验：按ASTM A262 Method E进行650℃敏化处理后，弯曲试验无裂纹。

　　点蚀试验：在6% FeCl₃溶液中，316L不锈钢的临界点蚀温度(CPT)≥15℃，耐点蚀性能优异。

　　无损检测

　　超声波检测：按ASTM E213检测，灵敏度≥Φ1.2 mm当量缺陷，壁厚方向分层缺陷≤10%。

　　涡流检测：按ASTM E309检测，表面缺陷深度≤0.1 mm，长度≤5 mm。

　　渗透检测：按ASTM E165检测，表面开口缺陷显示清晰，无荧光背景干扰。

　　尺寸精度控制

　　外径偏差：≤±1%(如DN200钢管，外径允许范围198-202 mm)。

　　壁厚偏差：≤±10%(如壁厚10 mm钢管，允许范围9-11 mm)。

　　直线度：每米弯曲度≤1.5 mm，全长弯曲度≤0.15%总长度。

　　证书与追溯性

　　要求供应商提供材料质量证明书(MQP)，包含化学成分、力学性能、无损检测结果等。

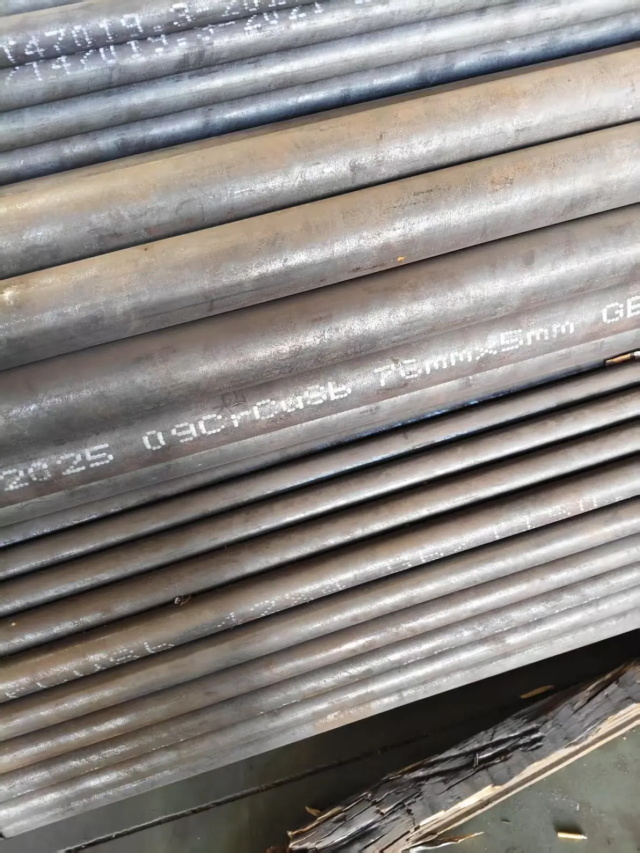

　　追溯标识：钢管表面需喷印炉批号、规格型号、制造标准等信息，确保可追溯性。

　　七、ND钢管的典型案例

　　秦山核电站

　　主冷却剂管道采用SA-335 P91无缝钢管(9Cr-1Mo-V钢)，经1040℃正火+730℃回火处理，在565℃下蠕变强度≥100 MPa，服役30年无泄漏。

　　大亚湾核电站

　　蒸汽发生器传热管使用Inconel 690合金管(Ni 60.5%、Cr 28%、Fe 10%)，耐高温蒸汽腐蚀性能优异，设计寿命60年。

　　福清核电站

　　控制棒驱动机构管采用316L不锈钢管，经1050℃固溶处理，晶间腐蚀试验合格，在强辐射环境下稳定运行10年。
