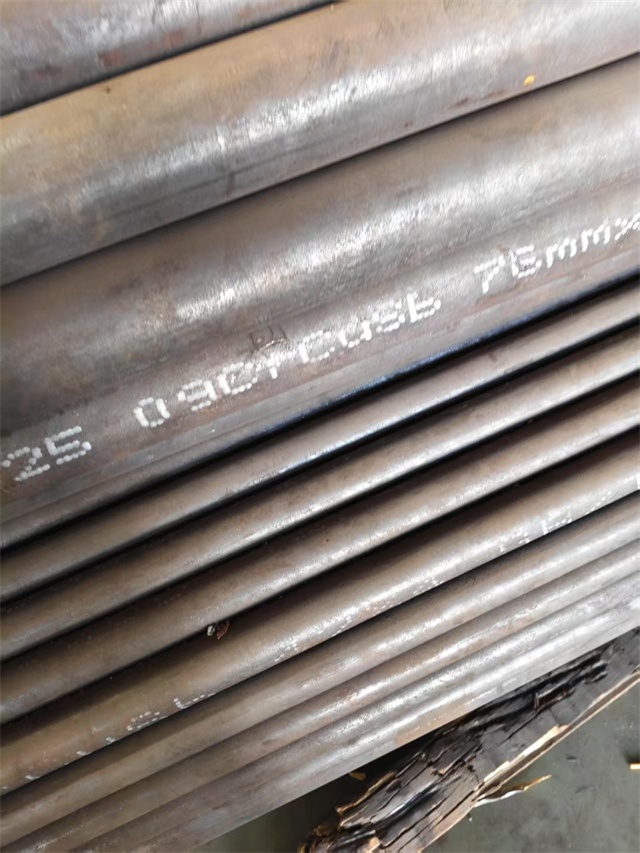

nd钢管酸洗

　　ND钢管酸洗是提升其耐腐蚀性能的关键工艺，通过去除表面杂质并形成保护膜，显著增强钢管在强腐蚀环境下的使用寿命，尤其适用于石油、化工、电力等行业。以下是具体说明：

　　一、ND钢管酸洗的核心目的

　　去除表面杂质

　　酸洗通过化学作用清除钢管表面的油污、锈迹、氧化皮及焊接热影响区形成的氧化层，避免这些杂质成为腐蚀的起点。

　　例如，在含硫化氢的油气环境中，未酸洗的钢管可能因杂质引发氢致开裂(HIC)，而酸洗后风险显著降低。

　　形成防腐保护层

　　酸洗后通常配合钝化处理，在钢管表面生成一层致密的氧化膜(如含铬钝化膜)，阻隔酸性介质与基材接触。

　　实验数据显示，经酸洗钝化的ND钢管在70℃、50%硫酸溶液中浸泡24小时，耐腐蚀速率仅为8.9mg/cm²·h，远优于未处理钢管。

　　二、ND钢管酸洗的工艺流程

　　预处理阶段

　　表面清洁：使用高压水射流(≥0.1MPa)或机械工具(如钢丝刷)清除油污、松散氧化物及焊渣。

　　质量检查：确认管道无积水、堵塞或结构性破损，避免杂质影响酸洗效果。

　　酸洗阶段

　　酸液配置：常用盐酸、硫酸或硝酸，浓度10%-20%，温度控制在20-65℃。例如，硫酸法需加热至60-65℃，而盐酸/硝酸法可在室温下进行。

　　操作方式：

　　循环酸洗：通过泵送酸液在管道内循环流动，确保均匀处理(时间5分钟至数小时)。

　　浸泡法：适用于预制钢管表面，时间20-90分钟。

　　监控要点：实时检测酸液pH值，避免过度腐蚀或残留氧化皮。

　　中和与冲洗

　　中和处理：使用5%碳酸钠溶液或氢氧化钠溶液中和残留酸性物质。

　　高压水冲洗：冲洗至出水呈中性(pH 6-7)，氯离子含量需<25ppm。

　　钝化处理

　　钝化液选择：铬酸盐钝化液(形成含铬氧化物保护膜)或硝酸钝化液(浓度10%-20%，室温操作)。

　　操作方式：浸泡或循环钝化(时间≥2小时)，过程中需翻动管道以避免气泡残留。

　　后处理与质检

　　干燥：用洁净压缩空气或氮气吹干，自然晾置≥2小时以完成钝化反应。

　　质量验收：表面检测确保无残留酸液、钝化膜均匀;端口密封(如塑料塞+三防布包裹)防止二次污染。

　　三、ND钢管酸洗的应用场景

　　石油化工

　　用于炼制设备的换热器管、反应釜内衬等，避免氢致开裂(HIC)问题。

　　例如，在含硫化氢的油气环境中，酸洗后的ND钢管可稳定运行10年以上。

　　环保工程

　　烟气脱硫(FGD)系统的吸收塔、烟道等部位需采用耐酸钢，如Corten钢在二氧化硫湿气环境下的寿命可达20年。

　　制药与食品

　　符合FDA标准的316L钢管广泛用于酸碱介质输送管道，确保无金属离子污染。

　　四、ND钢管酸洗的注意事项

　　安全防护

　　操作人员需穿戴防酸服、护目镜，避免酸液接触皮肤。

　　酸洗槽/钝化槽需内衬防酸材料(如PVC或聚乙烯)，防止设备腐蚀。

　　环保要求

　　废液需中和处理达标后排放，避免对环境造成污染。

　　工艺控制

　　酸洗时间需根据钢管材质、厚度及表面污染程度确定，避免过度腐蚀。

　　钝化过程中需翻动管道，确保钝化膜均匀覆盖。
