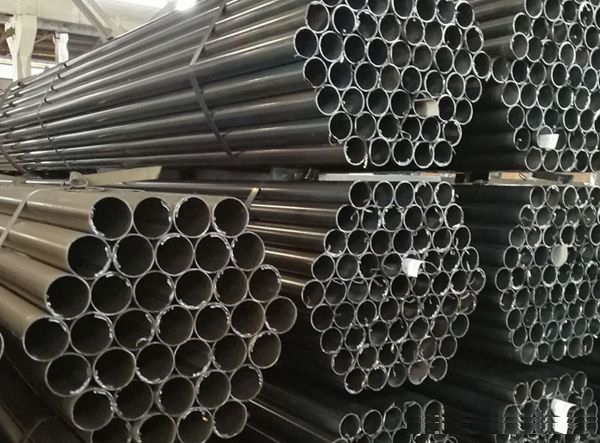

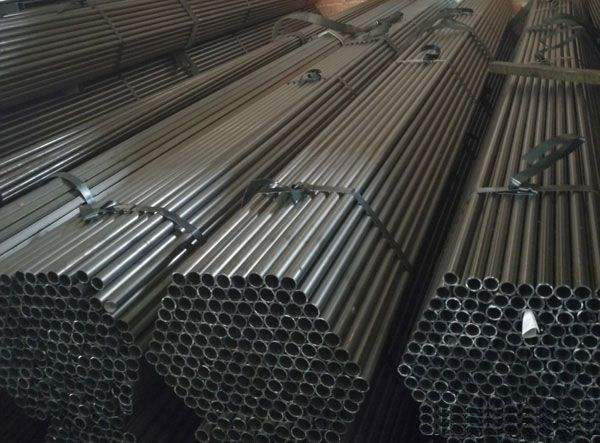

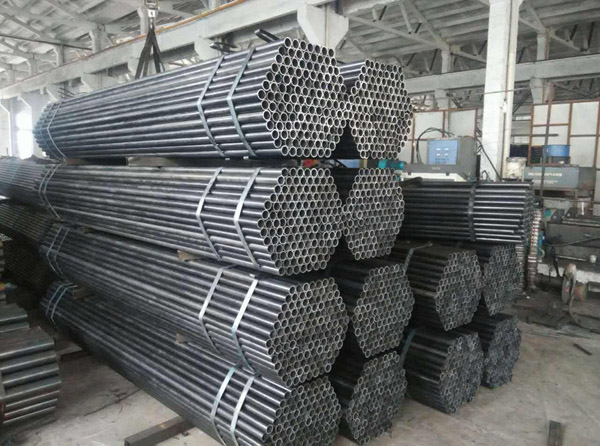

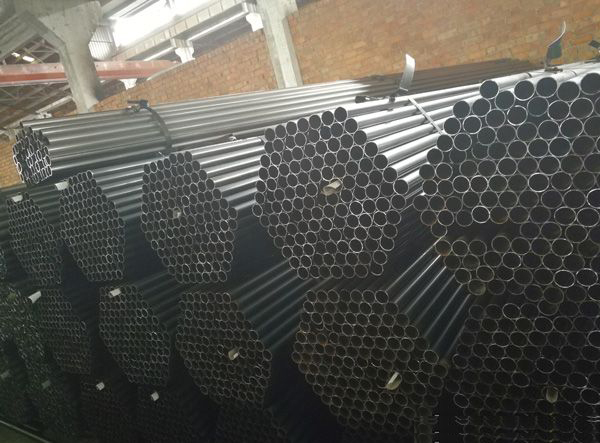

ND钢无缝钢管

　　ND钢(09CrCuSb)无缝钢管是一种专为抵抗低温露点腐蚀设计的特种钢管，通过优化化学成分和热处理工艺，在含硫烟气、化工介质等腐蚀性环境中表现出色。以下从特性、生产工艺、应用领域、选型要点及维护保养等方面进行详细介绍：

　　一、核心特性

　　优异的耐腐蚀性

　　抗露点腐蚀：在温度波动导致的冷凝酸环境中(如烟气脱硫装置)，ND钢的腐蚀速率仅为普通碳钢的1/3~1/5，显著优于Q235、Q345等常规钢材。

　　抗均匀腐蚀：在稀硫酸(H₂SO₄浓度≤10%)、盐酸(HCl浓度≤5%)等弱酸性介质中，耐蚀性优于304不锈钢，成本仅为不锈钢的1/3~1/2。

　　抗应力腐蚀：通过添加铜(Cu)、锑(Sb)等元素，抑制晶间腐蚀和应力腐蚀开裂(SCC)，适用于含氯离子(Cl⁻)环境。

　　高强度与韧性

　　屈服强度：≥390MPa(抗拉强度≥540MPa)，满足高压输送需求。

　　低温韧性：在-20℃环境下，冲击功≥34J，适用于北方寒冷地区。

　　经济性

　　成本低于不锈钢和镍基合金，综合寿命成本(材料+维护)优于普通碳钢+防腐涂层的组合。

　　二、生产工艺

　　原料准备

　　钢种选择：采用09CrCuSb电炉钢锭，化学成分需符合GB/T 4171标准：

　　钢锭检验：通过超声波探伤检测内部缺陷，确保无裂纹、夹渣。

　　穿孔与轧制

　　穿孔：使用锥形辊穿孔机将钢锭穿成毛管，控制穿孔速度(0.5~1.5m/min)和顶头前伸量，避免内折缺陷。

　　轧制：采用三辊连轧机将毛管轧制成规定尺寸，总压下量≥60%，确保壁厚均匀性(±5%D，D为管径)。

　　定径：通过12机架定径机控制外径，椭圆度≤0.5%D。

　　热处理

　　正火：加热至880~920℃，保温时间按壁厚计算(1.5~2.5min/mm)，空冷至室温，细化晶粒，提高韧性。

　　回火：对高强度需求管材，进行600~650℃回火处理，消除残余应力，稳定组织。

　　后处理

　　酸洗：使用盐酸(15%~20%)+氢氟酸(1%~2%)混合溶液去除氧化皮，酸洗时间≤15min，避免过腐蚀。

　　钝化：在硝酸(10%~15%)溶液中钝化处理，形成致密氧化膜，提高耐蚀性。

　　无损检测：对成品管进行超声波探伤(UT)和涡流检测(ET)，确保无缺陷。

　　三、应用领域

　　电力行业

　　烟气脱硫装置：用于吸收塔、烟道、换热器等部件，抵抗烟气中SO₃冷凝形成的硫酸腐蚀。

　　燃煤锅炉：作为过热器、再热器管材，在高温含硫环境中延长使用寿命。

　　化工行业

　　硫酸生产：输送稀硫酸(浓度≤70%)的管道和设备，替代不锈钢降低成本。

　　氯碱工业：用于盐水加热器、电解槽等含氯离子环境，抗应力腐蚀性能优异。

　　冶金行业

　　高炉煤气净化：作为煤气管道和洗涤塔管材，抵抗煤气中H₂S、HCl等腐蚀性气体。

　　转炉烟气处理：用于湿法除尘系统，耐水蒸气冷凝腐蚀。

　　环保工程

　　垃圾焚烧厂：输送含HCl、SO₂的烟气管道，减少腐蚀泄漏风险。

　　污水处理：作为酸碱中和池、污泥输送管道，耐化学腐蚀性能优于普通碳钢。

　　四、选型要点

　　环境适应性

　　腐蚀介质：明确介质成分(如H₂SO₄、HCl浓度)和温度范围，选择对应耐蚀等级的ND钢(如09CrCuSb-A、09CrCuSb-B)。

　　温度波动：频繁冷热交替环境需选择抗热疲劳性能更好的管材，可通过增加Cr含量(1.0%~1.2%)提升稳定性。

　　规格参数

　　管径与壁厚：根据压力等级和载荷计算所需壁厚，常用规格为DN50~DN600，壁厚4~30mm。

　　长度：标准长度为6~12m，可根据需求定制，但需控制单根重量(≤4吨)以便运输。

　　标准与认证

　　执行标准：GB/T 6479(高压化肥设备用无缝钢管)、GB/T 9948(石油裂化用无缝钢管)。

　　认证要求：通过ISO 9001质量管理体系认证、PED 2014/68/EU(欧盟压力设备指令)认证。

　　五、维护保养

　　初期运行监测

　　安装后运行3个月内，每2周检查管材表面腐蚀情况，记录锈层形成速度。

　　若锈层不均匀或出现点蚀，需评估介质成分是否超标(如Cl⁻浓度>50ppm)。

　　定期检测

　　外观检查：每半年检查锈层完整性，若出现剥落或局部腐蚀，需清理表面并重新钝化处理。

　　厚度检测：每2年使用超声波测厚仪检测管壁厚度，腐蚀速率超过0.2mm/年时需更换管段。

　　内壁检测：对输送腐蚀性介质的管道，每5年进行内窥镜检测，评估内壁腐蚀程度。

　　局部修复

　　对机械损伤或腐蚀穿孔部位，可采用补丁板焊接修复，补丁板材质需与原管材一致，焊接后需进行局部热处理消除应力。

　　修复后需重新进行钝化处理，确保修复区域耐蚀性与整体一致。

　　六、与普通无缝钢管的对比

　　七、典型案例

　　某电厂烟气脱硫项目

　　使用DN300×10mm ND钢无缝钢管作为吸收塔循环泵出口管道，在SO₃浓度2000mg/m³、温度50~80℃环境中运行5年后，管壁厚度损失仅0.5mm，验证了其耐露点腐蚀性能。

　　某硫酸厂输送管道

　　采用DN200×8mm ND钢无缝钢管输送30%稀硫酸，在流速1.5m/s、温度60℃条件下运行3年无泄漏，而原碳钢管道仅使用1年即穿孔，显著降低了停机维修成本。
