ND耐海洋大气钢管

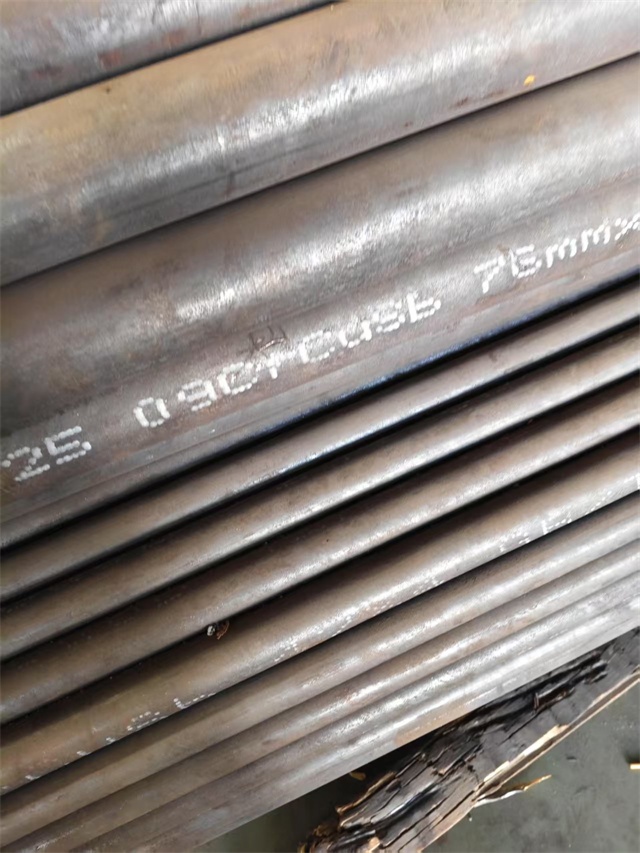

　　ND耐海洋大气钢管是以ND钢(如09CrCuSb)为核心材质的特种钢管，通过添加铜、锑等合金元素形成致密保护膜，具备优异的耐海洋大气腐蚀性能，适用于沿海电站、港口机械、船舶舾装等海洋环境下的结构支撑、流体输送及机械部件制造。

　　一、ND钢的核心特性

　　耐腐蚀性

　　海洋大气适应性：ND钢通过添加铜(Cu)、锑(Sb)等合金元素，在海洋大气环境中形成致密的氧化保护膜，有效阻断氯离子、硫化物等腐蚀介质的渗透。其耐腐蚀性能是普通碳钢的3-5倍，尤其适用于高湿度、高盐雾的沿海地区。

　　抗硫酸露点腐蚀：在含硫烟气环境中(如燃煤电厂)，ND钢表面形成富含Cr、Cu、Sb的钝化膜，腐蚀速率仅为碳钢的1/4-1/6，显著延长设备使用寿命。

　　力学性能

　　高强度与韧性：抗拉强度≥440MPa，屈服强度≥295MPa，延伸率≥22%，兼具高强度与良好塑性，可承受海洋环境中的动态载荷(如风浪冲击)。

　　低温韧性：在-20℃环境下仍保持良好冲击韧性，适用于寒带海域的工程需求。

　　加工与焊接性能

　　焊接工艺成熟：通过优化碳当量(Ceq≤0.45%)，可采用手工电弧焊(SMAW)、气体保护焊(MIG/MAG)等常规工艺，焊后无需热处理，降低加工成本。

　　冷成型性：冷弯半径≥3倍板厚时，可避免裂纹产生，满足复杂结构加工需求。

　　二、ND钢管的典型应用场景

　　沿海电站与能源设施

　　锅炉管道与空气预热器：ND钢管用于燃煤电厂的低温段(如省煤器、空气预热器)，抵抗含硫烟气腐蚀，检修周期延长至5年以上。

　　脱硫装置：在烟气脱硫系统中，ND钢管的耐Cl⁻与SO₂复合腐蚀能力显著，实际运行数据显示，在HCl≤800mg/m³环境下，8年未见穿透性腐蚀。

　　港口与海洋工程

　　码头结构支撑：ND钢方管与方矩管用于制造港口起重机、输料管道等，承受高强度工作负荷的同时，抵抗海水飞溅腐蚀。

　　船舶舾装：作为船体支撑架、导轨等部件，ND钢管的耐候性减少涂装维护成本，适合低维护要求的户外场景。

　　化工与环保设备

　　储罐与反应器：ND钢管用于制造化工行业的腐蚀性介质输送管道，如酸、碱、盐溶液，降低泄漏风险。

　　垃圾焚烧厂余热锅炉：在高温含氯环境中，ND钢管的耐腐蚀性能优于普通不锈钢，延长设备寿命。

　　三、生产工艺与质量控制

　　制造工艺

　　无缝管工艺：采用热轧或冷拔技术，通过穿孔、轧制、定径等工序实现壁厚均匀性，内表面粗糙度Ra≤12.5μm，确保流体传输效率。

　　焊接管工艺：直缝焊接钢管(ERW/SAW)通过高频电阻焊或埋弧焊成型，焊缝强度与密封性满足高压流体输送要求。

　　热处理与表面处理

　　热处理：焊接后进行去应力退火，消除残余应力，提高力学性能稳定性。

　　表面处理：根据需求采用涂漆、镀锌或环氧粉末喷涂，进一步提升耐腐蚀性。例如，越南某电厂招标文件要求ND钢管符合中国GB/T 150.2-2024标准，并指定环氧粉末涂层厚度≥80μm。

　　质量检测

　　无损检测：通过超声波检测、X射线检测确保焊缝无缺陷。

　　耐腐蚀性测试：在50% H₂SO₄溶液中，70℃恒温浸泡24小时，腐蚀速率平均值≤80g/(m²·h)(合同可注明更严苛指标)。

　　力学性能测试：拉伸试验验证抗拉强度与屈服强度，弯曲试验检验冷成型性。

　　四、选型与使用建议

　　规格选择

　　壁厚设计：烟气脱硫系统推荐壁厚≥5mm，流速>15m/s时需增加至6-8mm;管径设计应保证雷诺数Re>4000，避免沉积腐蚀。

　　材质升级：在强腐蚀场景(如海水直接接触)，可选用ND系列改良钢种(如添加稀土元素提升600℃以上抗腐蚀性)。

　　安装与维护

　　焊接规范：采用ER55-Ni1焊丝，层间温度控制在120-150℃，避免热影响区脆化。

　　电化学防护：与碳钢法兰连接时添加绝缘垫片，防止电偶腐蚀。

　　定期检查：每年停机检查弯头、焊缝等应力集中区域，表面结垢厚度>1mm时进行高压水清洗。

　　经济性分析

　　全生命周期成本：虽ND钢管单价高于普通碳钢，但其耐腐蚀性可减少30%-50%的维护费用，综合成本更低。例如，某沿海电厂采用ND钢管后，10年内节省涂装费用超200万元。
